技术特点

首页 - 技术特点

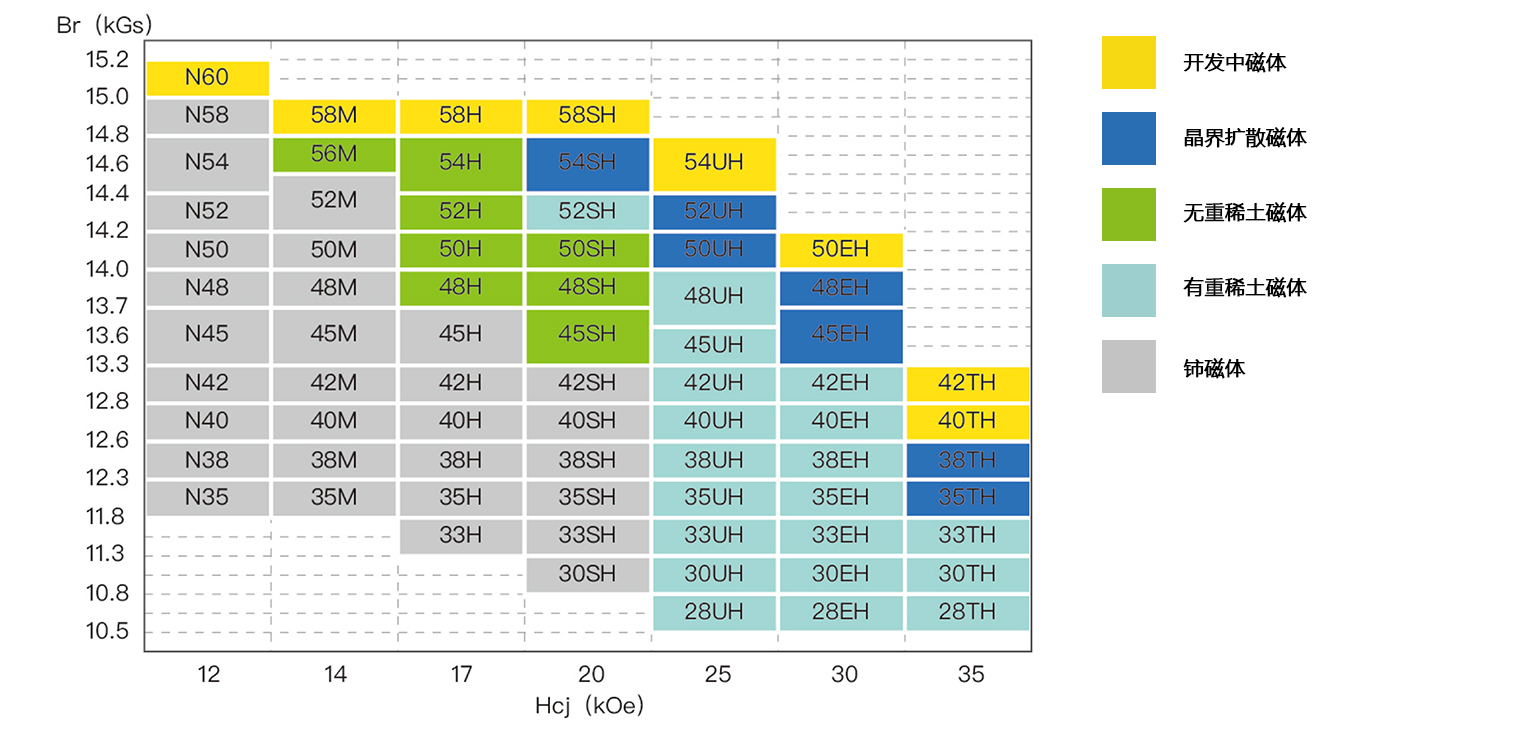

磁体牌号分布图

江苏普隆磁电有限公司

无重稀土技术

高性能无重稀土永磁体

  • 优化成分

    调解主相与晶界相比例，优化晶界相，提高磁体Hcj。

  • 过程控氧工艺

    更严格的生产过程氧含量控制，提高磁体一致性。

  • 精细化制粉与成型

    优化细粉粒度分布，提高成型取向度。

  • 精密烧结与热处理

    抑制晶粒异常长大，进一步优化晶界相，提升温度稳定性。

磁铁特性

项目 参数 参考值
磁特性 α（Br）/（%/K）温度系数 -0.08~-0.12
β（Hcj）/（%/K）Hcj 温度系数 -0.42~-0.70
Tc）/°C 居里温度 310~380
μrec（-） 透磁率 1.05
机械和物理性能 （g/cm³） 密度 7.45~7.7
（Hv）维氏硬度 650
（μΩ・m） 电阻率 1.4
MPa 压缩强 1050
MPa 抗拉强度 80
MPa 抗弯强度 290
（W/（m・k））导度 6~8
GPa 杨氏模量 160
(10⁻⁶/K) 热膨胀系数(磁化垂直方向) -1.5
(10⁻⁶/K) 热膨胀系数(磁化平行方向) 6.5

晶界扩散技术

晶粒边界扩散
  • 江苏普隆磁电有限公司

    镀膜前

    • arrow
  • 江苏普隆磁电有限公司

    镀膜后

    • arrow
  • 江苏普隆磁电有限公司

    晶界扩散

  • 机加工后磁体

    • arrow

  • 前处理

    • arrow

  • 施加重稀土(铽或镝)

    • arrow

  • 热处理扩散

    • arrow

  • 退火

  • 方案1：磁控溅射

    line

  • 方案2：喷涂法

    line

  • 方案3：涂覆法

    line
十 Facebook
产品中心 新闻
