磁性材料

尺寸及公差

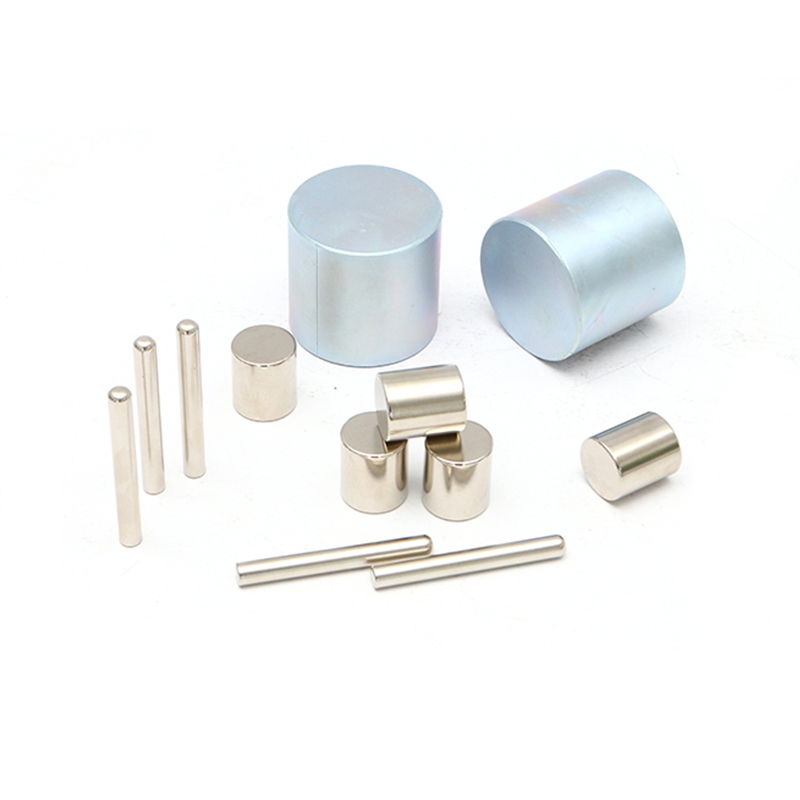

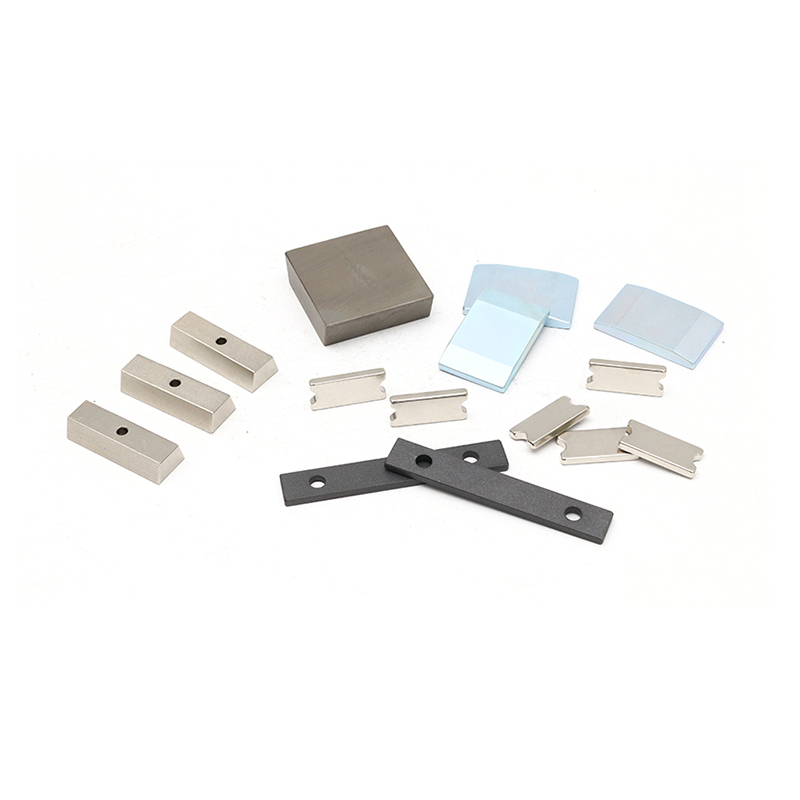

我司可生产多种形状的磁体，包括圆盘形、圆柱形、环形、弧形段以及定制化复杂异形件;尺寸规格覆盖范围广，仅存在少量限制条件。
标准公差通常为±0.1mm，具体数值会根据产品尺寸规格的不同而略有浮动。

形状 图纸 尺寸 标准规格(mm) 最大规格 (mm)
圆形 / 圆片磁铁 D ≤100  ≤150
T 0.5≤T≤45 0.5≤T≤60

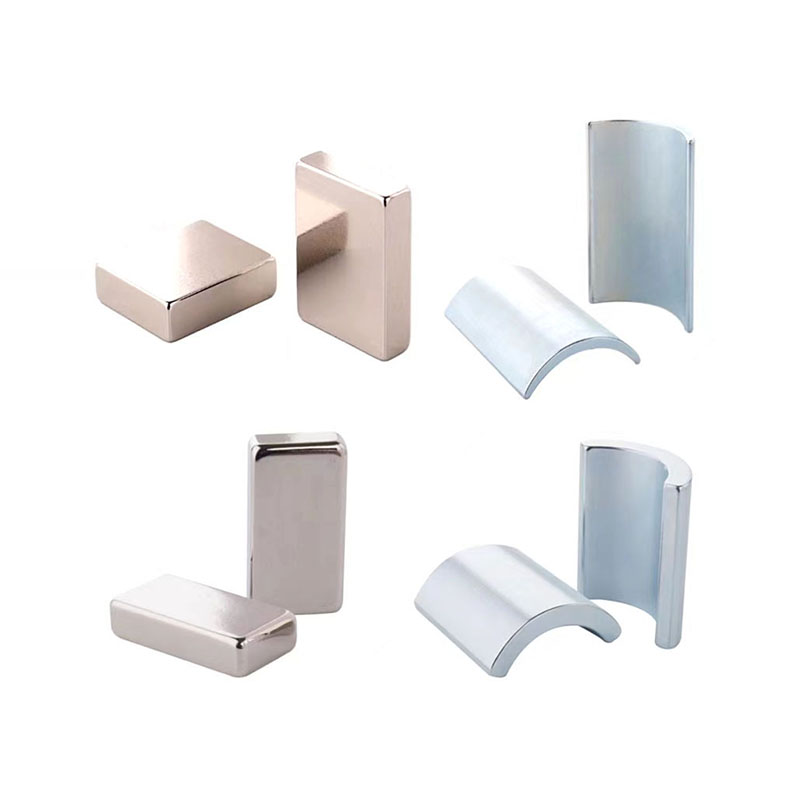

方块 / 长方体磁铁 L ≤150  ≤200
W ≤100 ≤150
T ≤55  ≤70
环形 / 圆环磁铁 D ≤100 ≤150
d ≤90 ≤145
T 0.5≤T≤45 0.5≤T≤60
瓦形 / 弧形磁铁 L ≤150  ≤2000
W ≤100  ≤100
T 2≤T≤30 1.5≤T≤50

磁化

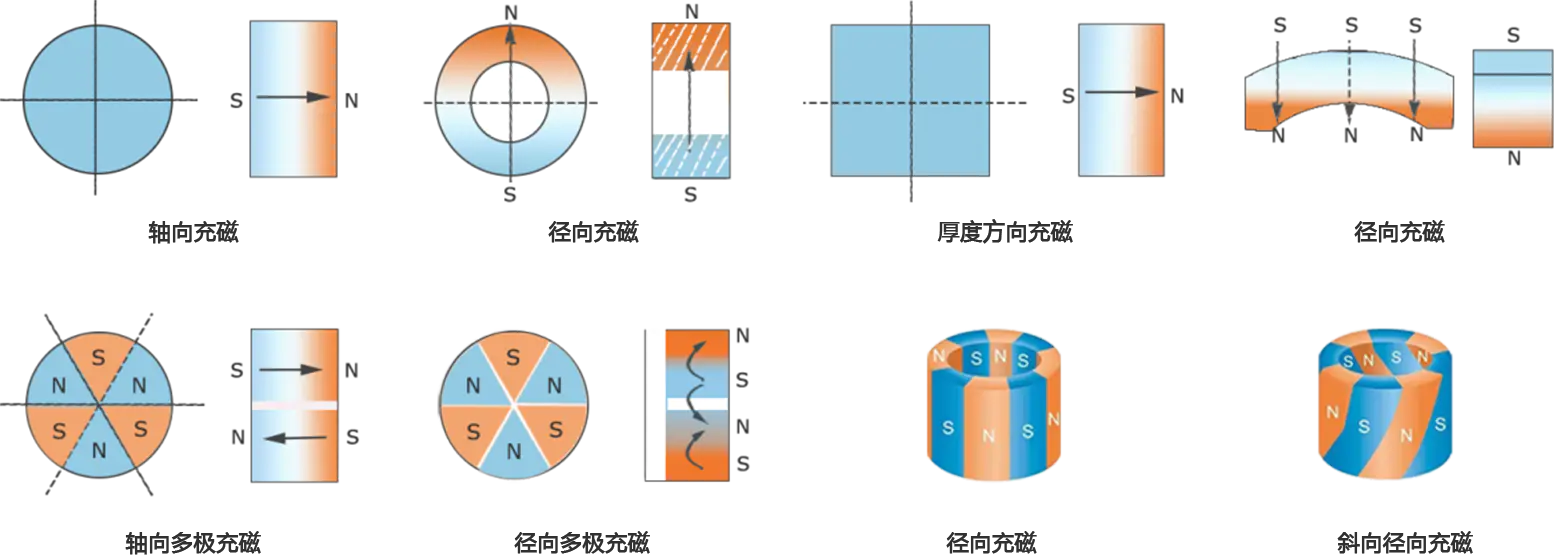

所有钕磁铁均为各向异性磁铁，在生产过程中均已预先定向，只能沿定向方向进行磁化。圆盘/圆柱/环形磁铁可沿轴向或径向磁化，块状磁铁沿三面中的一面磁化，弧形磁铁通常沿径向磁化。

表面涂层

钕磁铁的耐腐蚀性很差，因此需要进行表面涂层处理。最常见的涂层有:镍铜镍涂层、锌涂层、黑色环氧树脂涂层、聚四氟乙烯/聚四氟乙烯涂层、橡胶/塑料涂层。
镀层 厚度 颜色 PCT 试验(h)  SST 盐雾试验(h)
镀锌 4-8μm 蓝白色 - 24~48
彩锌 4-8μm 彩色 - 48~72
镍铜镍 10-20μm 银色 48~72 24~72
黑镍 10-20μm 黑色 >72 48~96
化学镍 10-30μm 银色 >72 >96
环氧 10-30μm 黑色 / 灰色 - 72~108
特氟龙 10-20μm 黑色 - 48~72
磷化 / 钝化 ≤1μm 深灰色 - ≤2.5
镀锡 10-25μm 银色 >48 36~72
镀金 10-15μm 金色 >48 >12

磁性能表

N M H SH UH EH&AH

N系列永磁材料磁性能参数表

牌号 剩磁 矫顽力 内禀矫顽力 最大磁能积 温度系数 最高连续工作温度 密度

Br

 Hcb Hcj （BH）max α Br β Hcj Tw ρ
T kGs

kA/m

 kOe kA/m kOe ₃KJ/m MGOe %/℃ %/℃ ℃ ₂g/cm
N55 ≥1.45 ≥14.5 836 10.5 ≥955 ≥12 406-437 51-55 -0.12 -0.8 80 ≥7.5
N54 ≥1.44 ≥14.4 836 10.5 ≥955 ≥12 398-437 50-55 -0.12 -0.8 80 ≥7.5
N52 1.42-1.44 14.2-14.4 836 10.5 ≥955 ≥12 390-422 49-53 -0.12 -0.8 80 ≥7.5
N50 1.4-1.42 14-14.2 836 10.5 ≥955 ≥12 374-406 47-51 -0.12 -0.8 80 ≥7.5
N48 1.37-1.4 13.7-14 915 11.5 ≥955 ≥12 366-390 46-49 -0.12 -0.8 80 ≥7.5
N45 1.32-1.37 13.2-13.7 915 11.5 ≥955 ≥12 342-366 43-46 -0.12 -0.8 80 ≥7.5

M系列永磁材料磁性能参数表

牌号 剩磁 矫顽力 内禀矫顽力 最大磁能积 温度系数 最高连续工作温度 密度
Br Hcb Hcj （BH）max α Br β Hcj Tw ρ
T kGs

kA/m

 kOe kA/m kOe ₃KJ/m MGOe %/℃ %/℃ ℃ ₂g/cm
54M ≥1.44 ≥14.4 1056 13.3 ≥1114 ≥14 398-422 50-53 -0.12 -0.8 100 ≥7.5
52M 1.42-1.44 14.2-14.4 1056 13.3 ≥1114 ≥14 390-422 49-53 -0.12 -0.8 100 ≥7.5
50M 1.4-1.42 14-14.2 1034 13.0 ≥1114 ≥14 374-406 47-51 -0.12 -0.8 100 ≥7.5
48M 1.37-1.4 13.7-14 1019 12.8 ≥1114 ≥14 366-390 46-49 -0.12 -0.8 100 ≥7.5
45M 1.32-1.37 13.2-13.7 1008 12.7 ≥1114 ≥14 342-366 43-46 -0.12 -0.8 100 ≥7.5
42M 1.28-1.32 12.8-13.2 970 12.2 ≥1114 ≥14 318-342 40-43 -0.12 -0.8 100 ≥7.5

H系列永磁材料磁性能参数表

牌号 剩磁 矫顽力 内禀矫顽力 最大磁能积 温度系数 最高连续工作温度 密度

Br

 Hcb Hcj （BH）max α Br β Hcj Tw ρ
T kGs

kA/m

 kOe kA/m kOe ₃KJ/m MGOe %/℃ %/℃ ℃ ₂g/cm
54H ≥1.44 ≥14.4 1056 13.3 ≥1353 ≥17 398-422 50-53 -0.12 -0.7 120 ≥7.5
52H 1.42-1.44 14.2-14.4 1056 13.3 ≥1353 ≥17 390-422 49-53 -0.12 -0.7 120 ≥7.5
50H 1.4-1.42 14-14.2 1034 13.0 ≥1353 ≥17 374-406 47-51 -0.12 -0.7 120 ≥7.5
48H 1.37-1.4 13.7-14 1019 12.8 ≥1353 ≥17 366-390 46-49 -0.12 -0.7 120 ≥7.5
45H 1.32-1.37 13.2-13.7 1008 12.7 ≥1353 ≥17 342-366 43-46 -0.12 -0.7 120 ≥7.5
42H 1.28-1.32 12.8-13.2 970 12.2 ≥1353 ≥17 318-342 40-43 -0.12 -0.7 120 ≥7.5
40H 1.26-1.28 12.6-12.8 948 11.9 ≥1353 ≥17 302-326 38-41 -0.12 -0.7 120 ≥7.5

SH系列永磁材料磁性能参数表

牌号 剩磁 矫顽力 内禀矫顽力 最大磁能积 温度系数 最高连续工作温度 密度

Br

 Hcb Hcj （BH）max α Br β Hcj Tw ρ
T kGs

kA/m

 kOe kA/m kOe ₃KJ/m MGOe %/℃ %/℃ ℃ ₂g/cm
52SH 1.42–1.44 14.2–14.4 1056 13.3 ≥ 1592 ≥ 20 390–422 49–53 –0.12 –0.6 150 ≥ 7.5
50SH 1.41–1.44 14.2–14.4 1034 13 ≥ 1592 ≥ 20 370–406 47–51 –0.12 –0.6 150 ≥ 7.5
48SH 1.37–1.4 13.7–14 1019 12.8 ≥ 1592 ≥ 20 366–390 46–49 –0.12 –0.6 150 ≥ 7.5
45SH 1.32–1.37 13.2–13.7 1008 12.7 ≥ 1592 ≥ 20 342–366 43–46 –0.12 –0.6 150 ≥ 7.5
42SH 1.28–1.32 12.8–13.2 970 12.2 ≥ 1592 ≥ 20 306–342 40–43 –0.12 –0.6 150 ≥ 7.5
40SH 1.26–1.28 12.6–12.8 948 11.9 ≥ 1592 ≥ 20 302–326 38–41 –0.12 –0.6 150 ≥ 7.5
38SH 1.22–1.26 12.2–12.6 925 11.6 ≥ 1592 ≥ 20 287–310 36–39 –0.12 –0.6 150 ≥ 7.5
35SH 1.17–1.22 11.7–12.2 887 11.1 ≥ 1592 ≥ 20 263–287 33–36 –0.12 –0.6 150 ≥ 7.5
33SH 1.13–1.17 11.3–11.7 857 10.8 ≥ 1592 ≥ 20 247–271 31–34 –0.12 –0.6 150 ≥ 7.5
30SH 1.08–1.13 10.8–11.3 819 10.3 ≥ 1592 ≥ 20 223–254 28–32 –0.12 –0.6 150 ≥ 7.5

UH系列永磁材料磁性能参数表

牌号 剩磁 矫顽力 内禀矫顽力 最大磁能积 温度系数 最高连续工作温度 密度

Br

 Hcb Hcj （BH）max α Br β Hcj Tw ρ
T kGs

kA/m

 kOe kA/m kOe ₃KJ/m MGOe %/℃ %/℃ ℃ ₂g/cm
48UH 1.36-1.4 13.6-14 1029 12.9 ≥1990 ≥25 366-390 46-49 -0.12 -0.6 180 ≥7.5
45UH 1.32-1.37 13.2-13.7 1008 12.7 ≥1990 ≥25 342-366 43-46 -0.12 -0.6 180 ≥7.5
42UH 1.28-1.32 12.8-13.2 970 12.2 ≥1990 ≥25 318-342 40-43 -0.12 -0.6 180 ≥7.5
40UH 1.26-1.28 12.6-12.8 948 11.9 ≥1990 ≥25 302-326 38-41 -0.12 -0.6 180 ≥7.5

EH&AH系列永磁材料磁性能参数表

牌号 剩磁 矫顽力 内禀矫顽力 最大磁能积 温度系数 最高连续工作温度 密度
Br Hcb Hcj （BH）max α Br β Hcj Tw ρ
T kGs

kA/m

 kOe kA/m kOe ₃KJ/m MGOe %/℃ %/℃ ℃ ₂g/cm
38EH 1.22-1.26 12.2-12.6 925 11.6 ≥2388 ≥30 287-310 36-39 -0.12 -0.5 200 ≥7.5
35EH 1.17-1.22 11.7-12.2 887 11.1 ≥2388 ≥30 263-287 33-36 -0.12 -0.5 200 ≥7.5
33EH 1.13-1.17 11.3-11.7 857 10.8 ≥2388 ≥30 247-271 31-34 -0.12 -0.5 200 ≥7.5
30EH 1.08-1.13 10.8-11.3 819 10.3 ≥2388 ≥30 223-255 28-32 -0.12 -0.51 200 ≥7.5
28EH 1.02-1.08 10.2-10.8 773 9.7 ≥2388 ≥30 207-231 26-29 -0.12 -0.51 200 ≥7.5
40AH .25-1.28 2.5-12.8 948 11.9 ≥2786 ≥35 302-326 38-41 -0.12 -0.51 220 ≥7.5
38AH 1.22-1.26 2.2-12.6 925 11.6 ≥2786 ≥35 287-310 36-39 -0.12 -0.51 220 ≥7.5
35AH 1.17-1.22 11.7-12.2 887 17.1 ≥2786 ≥35 263-287 33-36 -0.12 -0.51 220 ≥7.5
33AH 1.13-1.17 11.3-11.7 857 10.8 ≥2786 ≥35 247-271 31-34 -0.12 -0.51 220 ≥7.5
30AH 1.08-1.13 10.8-11.3 819 10.3 ≥2786 ≥35 223-255 28-32 -0.12 -0.51 220 ≥7.5
28AH 1.02-1.08 0.2-10.8 773 9.7 ≥2786 ≥35 199-231 25-29 -0.12 -0.51 220 ≥7.5

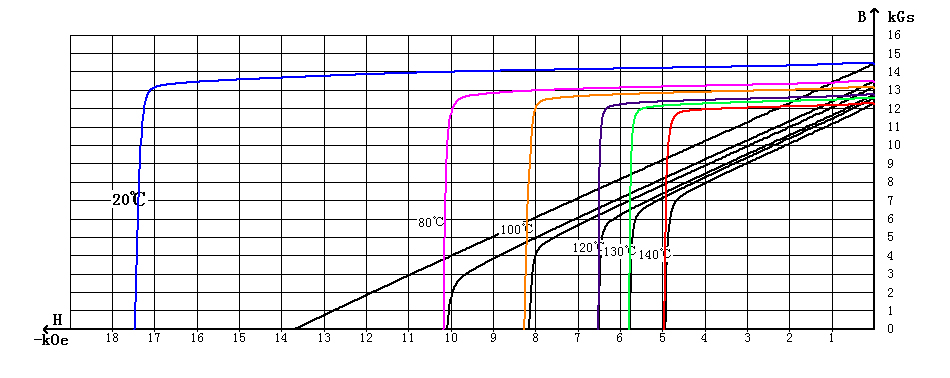

退磁曲线图

常规磁铁退磁曲线图

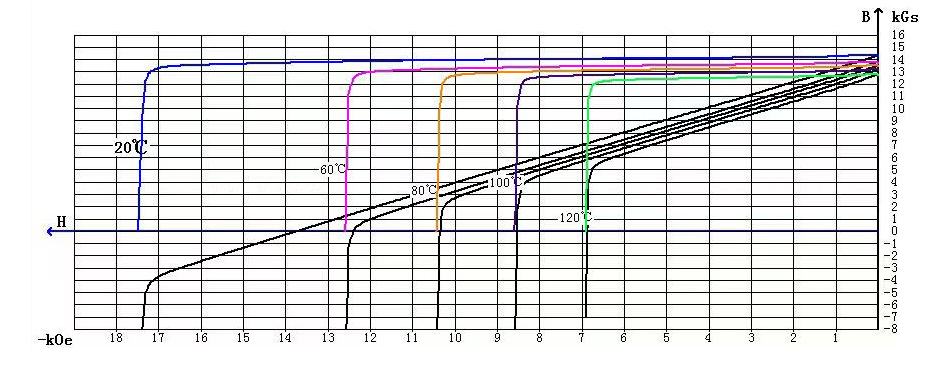

54H

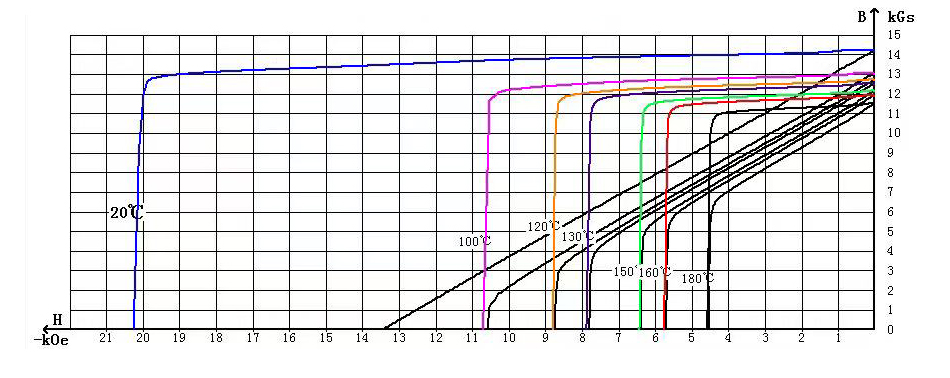

52SH

扩散磁铁退磁曲线图

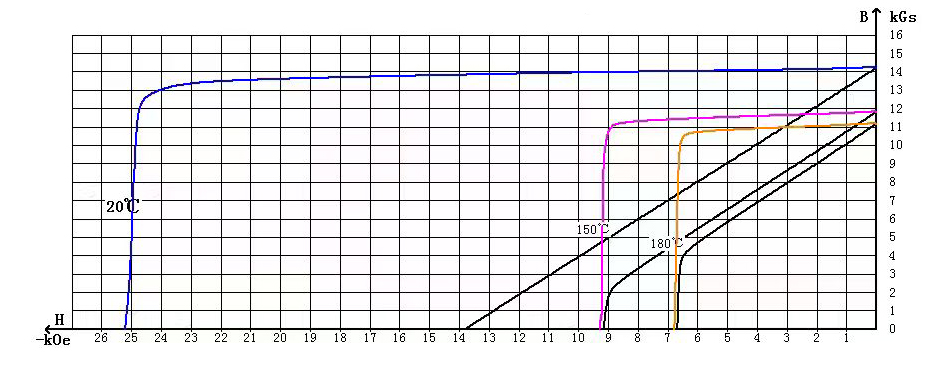

52UH

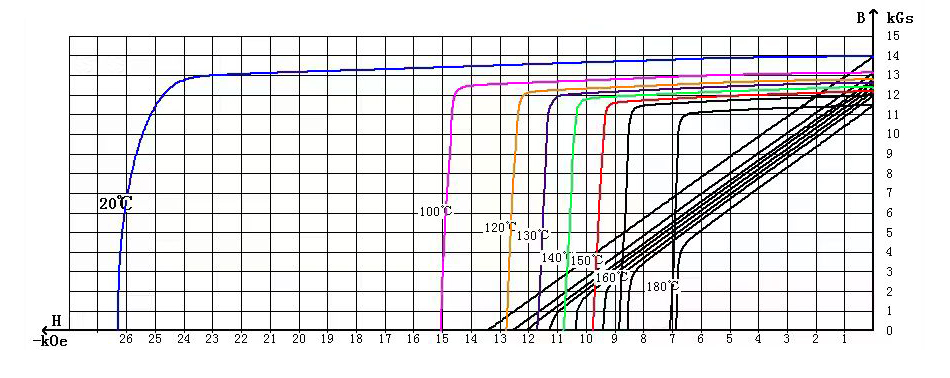

50UH

无重稀土磁铁退磁曲线图

54H

45SH
